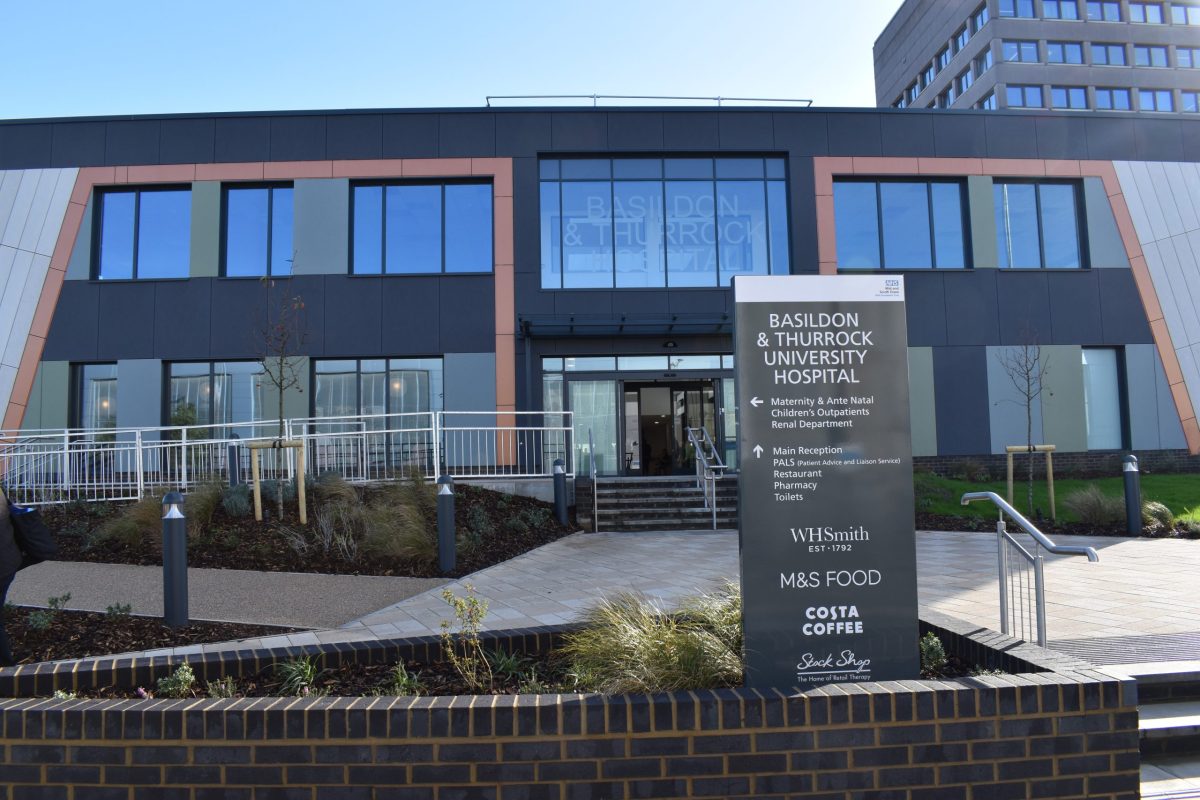

Bolnica Basildon

Klimatske promene i nove vladine smernice izazvale su veliku 'operaciju' na sistemima za ventilaciju i hlađenje ključnog bolničkog odeljenja, u intenzivnoj četvorodnevnoj operaciji koja je uključivala krovnu instalaciju dva Daikin EWAH~TZ rashladna uređaja sa vijčanim kompresorom hlađena vazduhom sa elektronskim varijatorom brzine (VFD), koji koriste HFO rashladni fluid.

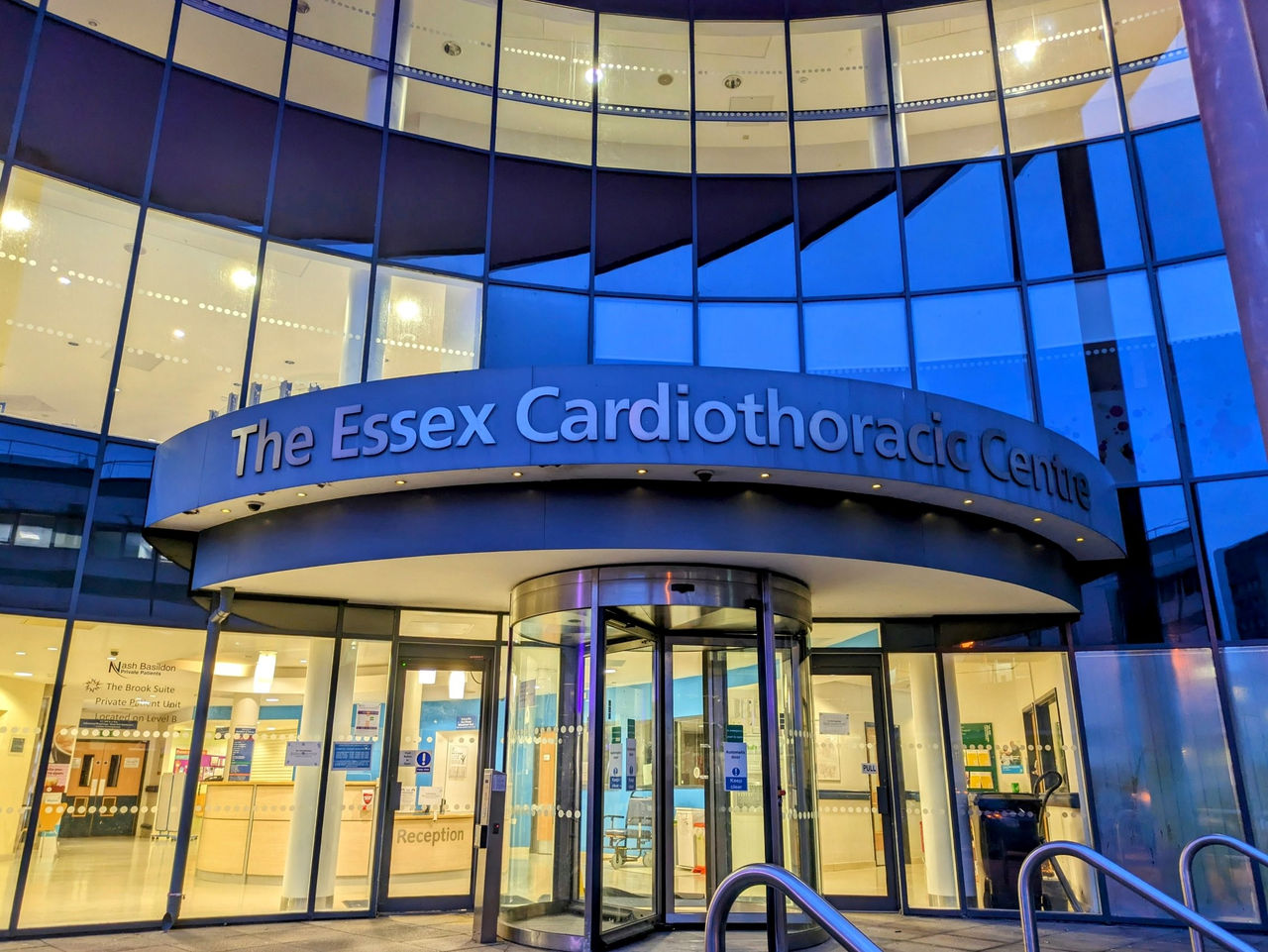

Uspešan završetak projekta znači da je Eseks kardiotorakalni centar (Essex Cardiothoracic Centre - CTC) pri Univerzitetskoj bolnici Basildon, deo fondacije Mid and South Essex NHS Foundation Trust, zaštićen od klimatskih promena u doglednoj budućnosti.

U četvorospratnoj zgradi nalazi se vodeća ustanova za operacije srca i pluća u okrugu, sa četiri operacione sale, četiri kateterske laboratorije (cath labs), objektima za magnetnu rezonancu i CT skeniranje i dva odeljenja sa 24 kreveta za oporavak i stacionarno lečenje.

CTC je odvojen od glavnog bolničkog kompleksa uskim servisnim putem, ali povezan zatvorenim mostom na nivou operacione sale. Dve klima-komore (AHU) i dva rashladna uređaja smešteni su na krovu CTC-a – zapravo na petom spratu – blizu puta i u liniji sa mostom.

Iain Oaklei, projektni menadžer fondacije Mid and South Essek NHS Foundation Trust, kaže da su sistemi za ventilaciju i hlađenje CTC-a bili „najsavremeniji“ u vreme kada su uključeni 2009. godine, a da su postali nesposobni da obezbede dovoljnu kontrolu temperature i vlažnosti.

„Klima-komore (AHU) su imale podešavanja za uključivanje i isključivanje vazduha koja su bila u skladu sa standardima bolničkog tehničkog memoranduma (HTM) u to vreme. Ali znamo da zbog globalnog zagrevanja često doživljavamo temperaturu okoline preko 31^oC. Bilo je mnogo dana kada kapacitet hlađenja jednostavno nije bio dovoljan da bi se zadovoljili zahtevi sala i laboratorija.

„Takođe, nismo mogli da smanjimo vlažnost u operacionim salama, što je uticalo na opremu i povremeno dovodilo do zatvaranja sala i laboratorija u danima kada je vlažnost bila previsoka, jer nismo mogli da rizikujemo kvar opreme tokom operacije.

Kapacitet hlađenja je trebalo poboljšati - i istovremeno zameniti klima-komore, jer stari uređaji nikada nisu postigli potrebne brzine protoka vazduha."

Inženjeri iz kompanije Ellis Building Services dobili su četvorodnevni vikend da uklone staru opremu, a zatim instaliraju i puste u rad novo postrojenje – radeći u živom okruženju. Generalni direktor Džejms Elis kaže da je dežurni tim Dejvida Edvardsa i Iana Kribsa radio sa sjajnim stavom kako bi ovaj projekat završio u roku za NHS fondaciju.

Iain Oaklei podseća: „To je bilo ukupno vreme koje je CTC dozvolio. Sale su zatvorene kasno u sredu, a radovi su morali da budu završeni na vreme, jer je postojao spisak operacija koje je trebalo da počnu u ponedeljak u 8:00 časova.”

Brzina je takođe bila od suštinskog značaja jer dok je dizalica bila na mestu, nikakva saobraćaj nije mogao da koristi servisni put.

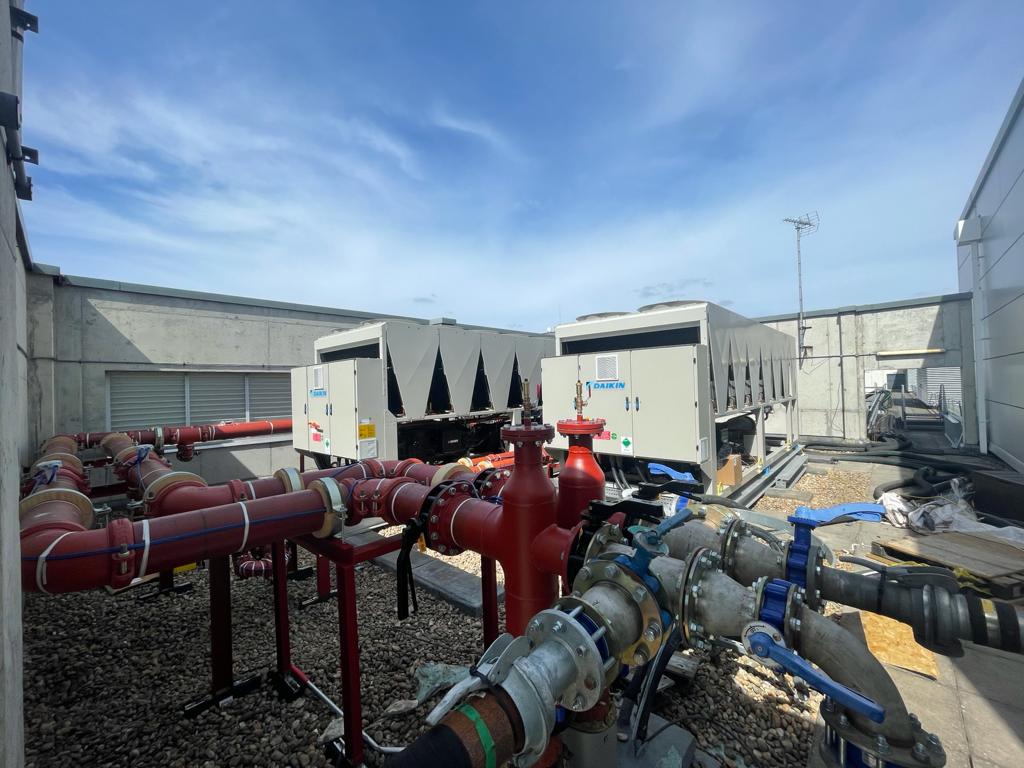

Prvo su skinuti stari rashladni uređaji, a uklonjen je krov postrojenja kako bi se stare klima-komore mogle zameniti. Kada su nove klima-komore bile postavljene u prostoriji za postrojenje i krov vraćen, dva nova Daikin rashladna uređaja kontrolisana VFD-om podignuta su na svoje mesto.

CTC je ponovo otvoren po rasporedu u ponedeljak ujutro.

Daikin TZ rashladni uređaj je rezultat pažljivog dizajna, koji ima za cilj da optimizuje rad i performanse rashladnog uređaja kako bi se omogućila udobnost i primena procesa u svim klimatskim uslovima. Cilj je smanjenje operativnih troškova i poboljšanje profitabilnosti, efektivnosti i ekonomičnog upravljanja.

Rashladne uređaje karakteriše visokoefikasni jednovijčani kompresor koga pokreće VFD, velika površina zavojnice kondenzatora za maksimalan prenos toplote i nizak pritisak pražnjenja, kondenzatorski ventilatori visokih performansi i cevni (shell and tube) isparivač sa direktnom ekspanzijom i sa malim padom pritiska rashladnog fluida.

Njihova kombinacija nudi najbolju efikasnost pri punom i delimičnom opterećenju.

Polu-hermetički jednovijčani kompresor sa VFD-om integrisanim u telo kompresora je dizajnirao i proizveo Daikin. On je rezultat dugogodišnjeg iskustva i kontinuiranog ulaganja u istraživanje i razvoj, optimizovan za rad sa rashladnim fluidom R1234ze(E) koji ima potencijal globalnog zagrevanja od 7.

Geometrija samog kompresora je u potpunosti redizajnirana kako bi se postigla najveća efikasnost pri punom opterećenju, pružajući najveću efikasnost delimičnog opterećenja zahvaljujući VFD-u koji omogućava kontinuiranu modulaciju brzine rotacije kompresora. Elektronika VFD-a se hladi rashladnim fluidom iz rashladnog kola koje nudi faktor snage pomeranja ≥0,95.

Nekoliko dodatnih opcija je uključeno u rashladne uređaje:

· Mikrokanalni namotaji obloženi epoksidnim polimerom

· Dvostruki sigurnosni ventili pritiska

· Ventilatori sa inverterskom kontrolom

· Brojila energije
