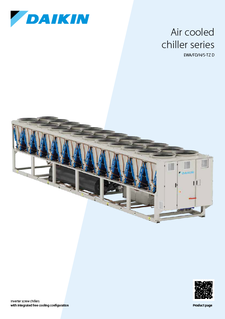

 LR.pdf/jcr:content/renditions/cq5dam.thumbnail.319.319.png "EWA_FD_H_S-TZ D brochure (ECPEN24-404) LR.pdf")
EWA_FD_H_S-TZ D brochure (ECPEN24-404) LR
PDF | 851.22KB
TZ D rashladni agregati sa integrisanom konfiguracijom za besplatno hlađenje
2 verzije proizvoda
- Standardni rashladni agregat
- Rashladni agregat sa besplatnim hlađenjem
3 dostupna rashladna fluida
- R-1234ze (EWA/FH)
- R- 513A (EWA/FS)
- R-134a (EWA/FD)
4 nivoa efikasnosti
- Plavi (B-)
- Srebrni (S-)
- Zlatni (X-)
- Platinski (P-)
Raspon kapaciteta
Radni opseg
Karakteristike proizvoda
Prednosti proizvoda
1. Dizajn Daikinovog jednovijčanog kompresora
Dizajn Daikinovog jednovijčanog kompresora. Ovaj tip tehnologije je koncipiran da bude izuzetno pouzdan čak i u surovim klimatskim uslovima. Zahvaljujući glavnom rotoru koji je izbalansiran i u radijalnom i aksijalnom pravcu, ležaj kompresora ostvaruje izuzetno visoku pouzdanost.
2. Izuzetnu pouzdanost obezbeđuje Daikinov interno razvijen inverter
Dva odvojena i nezavisna kola rashladnog fluida obezbeđuju maksimalnu sigurnost i jednostavnost održavanja.
3. Vrhunska efikasnost postignuta zahvaljujući Daikinovoj interno razvijenoj frekventnoj kontroli motora (VFD) i tehnologiji promenljivog odnosa zapremine (VVR)
Daikinov VFD omogućava optimalan rad jedinice, smanjujući i kontrolišući radne troškove pri svim mogućim uslovima. Interno razvijen jednovijčani kompresor uključuje tehnologiju promenljivog odnosa zapremine (VVR), kojom se vrši promena odnosa kompresije, što dovodi do povećanja efikasnosti kompresora u veoma različitim klimatskim uslovima.

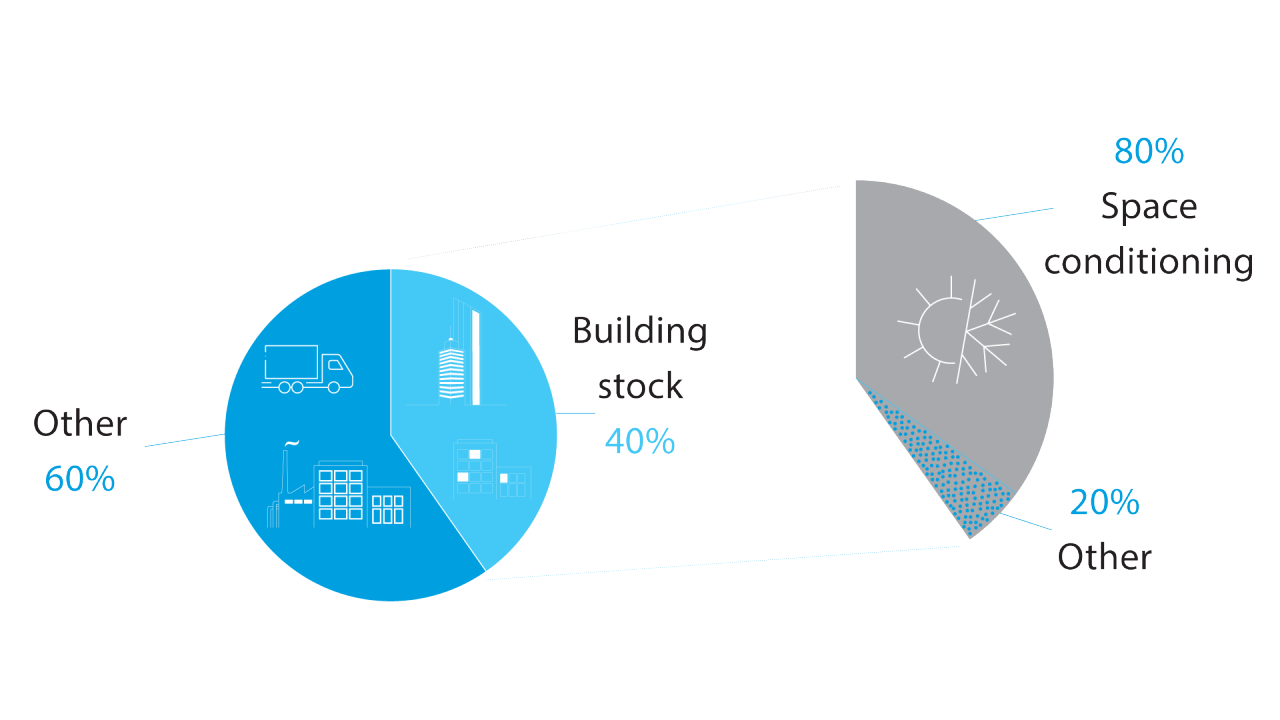

KLIMATIZACIJA: ZAHTEVI KOJI UTIČU NA RADNE TROŠKOVE
DAIKIN: PAMETAN IZBOR ZA SMANJENJE RADNIH TROŠKOVA
4. Integrisan Daikinov aktivni filter strujnih harmonika
Aktivni filter strujnih harmonika (AHF) smanjuje distorziju nastalu postojanjem harmonika u električnim sistemima i kompenzuje ih u realnom vremenu, čime se povećava kvalitet napajanja sistema. Daikinov aktivni filter strujnih harmonika je u potpunosti uključen u rashladni agregat.
Potpuna uključenost znači:
- dodatni prostor nije potreban
- dodatne aktivnosti tokom instalacije nisu potrebne
- celokupni sklop je fabrički testiran
- dodatno održavanje nije potrebno
5. Daikinove TZ D jedinice su izuzetno kompaktne
Uprkos postojanju režima besplatnog hlađenja, Daikinove TZ D jedinice su izuzetno kompaktne. To se postiglo specijalnim redizajniranjem sektora za kondenzaciju, čija zapremina ne samo da je smanjena nego je poboljšana i sveukupna efikasnost sistema.
6. Konfiguracija za besplatno hlađenje ne zahteva nikakav dodatni prostor
Ona ne zauzima nikakav dodatni prostor u poređenju sa standardnim rashladnim agregatom bez sposobnosti besplatnog hlađenja.
Integrisanje opcija
7. Široki radni opseg
TZ D jedinice mogu da funkcionišu u širokom opsegu klimatskih uslova, što ih čini pogodnim za različite primene. Oni mogu da obezbede hladnu vodu temperature do -15°C za primene kao što su klizališta, pri čemu takođe mogu biti pogodni za hlađenje data centara koji zahtevaju veće izlazne temperature isparivača, do 30°C. Ta univerzalnost obezbeđuje izuzetnu fleksibilnost, koja omogućava TZ D jedinicama uspešno funkcionisanje u širokom opsegu okruženja i klimatskih uslova
Radni opseg
Povraćaj toplote za optimizovanje upotrebe energije
8. Mogućnost integrisanja opcija delimičnog ili potpunog povraćaja toplote
To omogućava povraćaj dela ili celokupne toplote proizvedene za vreme procesa hlađenja. Time se poboljšava energetska efikasnost i smanjuju radni troškovi. Za potpuni povraćaj toplote, jedinica je opremljena sa dodatnim kondenzatorom po kolu za proizvodnju tople vode. Za delimični povraćaj toplote, jedinica je opremljena sa kontrolerom temperature pregrejane vodene pare (desuperheater) po kolu za proizvodnju tople vode. Sistem povraćaja toplote omogućava proizvodnju tople vode koja može biti upotrebljena za potrebe specijalnih primena.
Kad je povraćaj toplote uključen, efikasnost kojom jedinica raspolaže nije predstavljen odnosom energetske efikasnosti (EER) koji ukazuje samo na efekat hlađenja jedinice. Povraćajem energije jedinica dovodi toplotnu energiju koja bi u suprotnom morala biti dovedena sa nekog drugog izvora. Sveukupni odnos energije je definisan kao:
TER = Kapacitet hlađenja + Kapacitet grejanja
────────────────────────────────────
Potrebna snaga
Korisna integracija za različite primene
9. Opcija nadgledanja performansi
Informacije o performansama jedinice su dostupne direktno sa njenog kontrolera, čime se dobijaju podaci u realnom vremenu kao i hronološke performanse jedinice. To omogućava nadgledanje efikasnosti jedinice i vršenje potrebnih podešavanja da bi se zadržale njene optimalne performanse. Praćenjem podataka o performansama je moguće ranije uočiti anomalije i nedostatke u radu, čime se omogućava otkrivanje i sprečavanje potencijalnih problema pre nego što se pretvore u kvarove.
10. Ove jedinice mogu da se integrišu u kompleksan sistem koji uključuje više Daikinovih uređaja
Efikasno upravljanje ovakvom grupom jedinica ima suštinski značaj za optimizovanje vremena rada i obezbeđivanje ispravnog funkcionisanja. To se može postići korišćenjem opcije Intelligentni rashladni menadžer (iCM), kojom je moguće optimizovati sistem do 8 jedinica i Cloud alatkom „Daikin on Site” za daljinsko nadgledanje. Daikin iCM može da se poveže sa „Daikin on Site” Cloud platformom za nadgledanje koja se priključuje na sisteme za upravljanje zgradama (BMS).

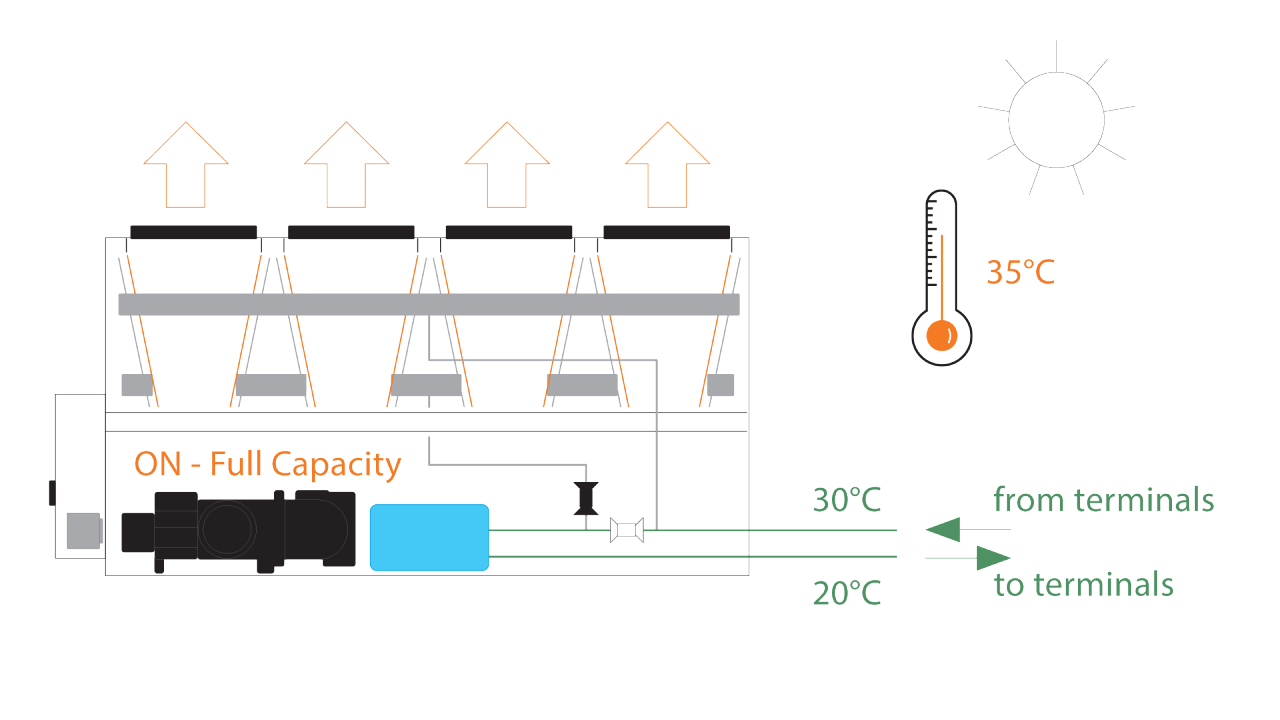

Konfiguracija za besplatno hlađenje
Otvorena petlja (sa rashladnim fluidom)
Sistem za besplatno hlađenje je dizajniran da ohladi rashladni fluid koristeći energiju hladnoće iz spoljnog okruženja. Kad je spoljna temperatura viša od temperature rashladnog fluida, jedinica obezbeđuje kapacitet hlađenja samo upotrebom kompresora (mehanički režim hlađenja). Kad spoljna temperatura padne ispod temperature rashladnog fluida na ulazu u jedinicu, spoljašnji vazduh može da se upotrebi da ga ohladi pre nego što on uđe u isparivač, pri čemu se prelazi sa delimičnog na potpuno besplatno hlađenje u skladu sa promenama spoljašnje temperature.
Zatvorena petlja (bez rashladnog fluida)
Štampana ploča izmenjivača toplote formira zatvorenu petlju sa izmenjivačem za besplatno hlađenje i dodeljenom pumpom. U ovom sistemu rashladni fluid je blokiran u zatvorenoj petlji. Opcija „bez rashladnog fluida” funkcioniše sa sistemom zatvorene petlje, pružajući kompatibilno i efikasno rešenje za primene u kojima je poželjno izbegavanje upotrebe rashladnog fluida. Pored prednosti koje donosi ovaj sistem, on dovodi i do značajnih ušteda, jer odsustvo rashladnog fluida u korisnikovom sistemu olakšava održavanje i poboljšava sveukupnu efikasnost. U industrijskim procesima on smanjuje rizik od kontaminacije, obezbeđujući da kvalitet proizvoda nije ugrožen.
3 glavne prednosti konfiguracije „bez rashladnog fluida”
