ECPEN24-470 Water to Water Modular Chillers and Heat Pumps
PDF | 972.31KB

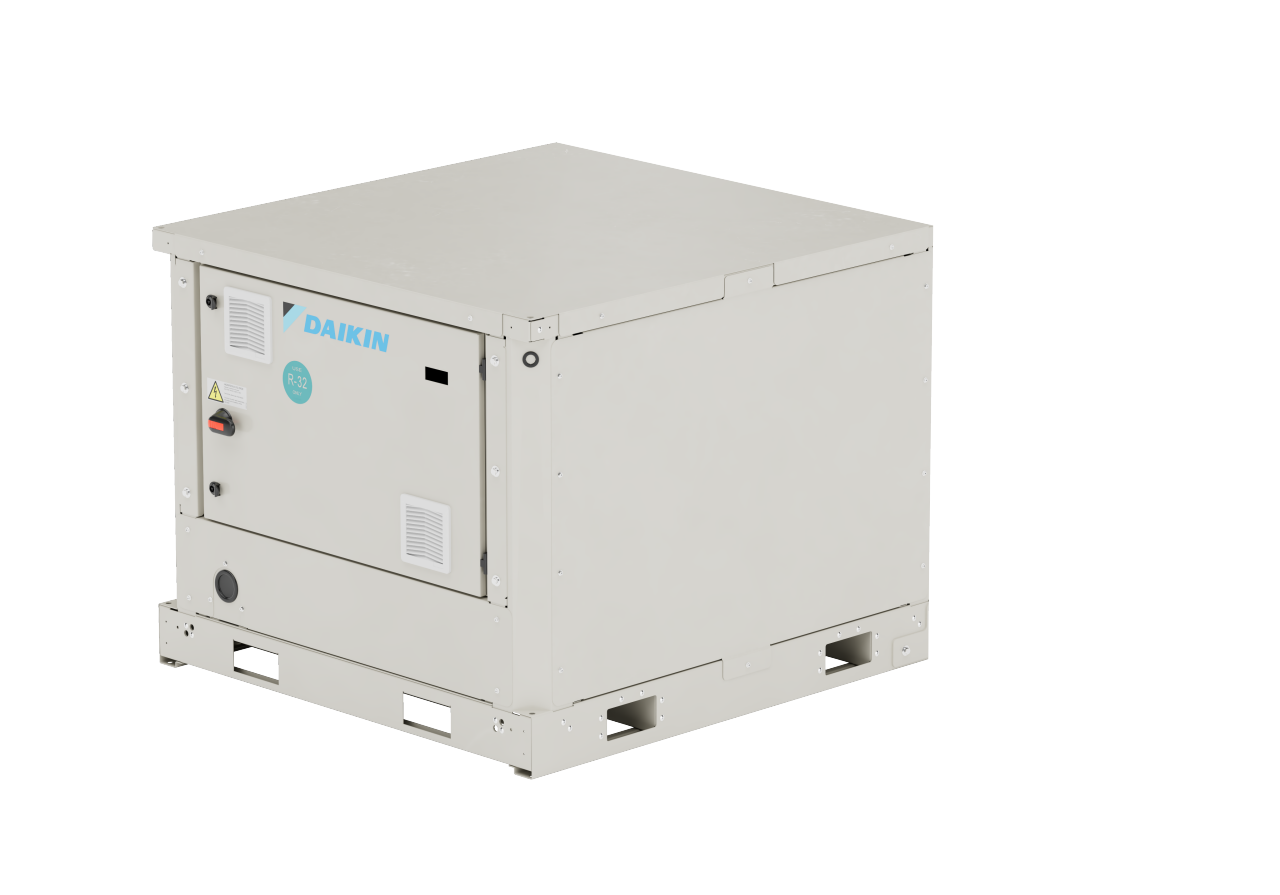

Proizvod se odlikuje novim modularnim pristupom u koncepciji sistema, koji u konfiguraciju uvodi dodatnu fleksibilnost, kojom se postizanje potrebnog kapaciteta omogućava kombinovanjem manjih jedinica povezanih zajedno i kontrolisanih kao jedna.
Sastoji se od tri osnovna modula sa kapacitetima 100, 125 i 160 KW, koji sadrže Daikinove vijčane kompresore i rashladni fluid R-32, čiji je GWP 70% niži od onog koji se ostvaruje upotrebom R-410A.
Takode, kao čist i jedno-komponentni rashladni fluid, R-32 poseduje sve karakteristike da bude preuzet recikliran, ili obnovljen, da bi bio stavljen na tržište regenerisanih rashladnih fluida i ponovo upotrebljen.
Pored toga, R-32 je veoma dostupan na tržištu, jer predstavlja najvažniji rashladni fluid za klima uređaje sa vijčanim kompresorima. Time je u velikoj meri dostupan kod usluga održavanja.
3 verzije proizvoda
- Toplotna pumpa sa inverzijom na vodenoj strani
- Toplotna pumpa sa inverzijom na strani rashladnog fluida (samo kod verzije od 100 KW)
- Bez spoljne jedinice
3 bazna modula
- 100 – 125 – 160 KW
98 mogućih kombinacija modula
sa različitim verzijama proizvoda

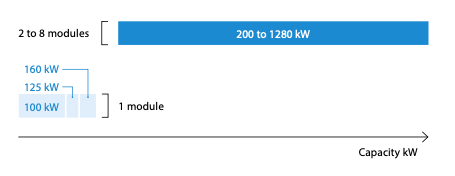

Raspon kapaciteta
Tri bazna modula od 100, 125 i 160 KW.
Do 8 modula se mogu kombinovati u dva niza po 4, složena jedan na drugi, sa rezultirajućim opsegom kapaciteta od 200 do 1280 KW

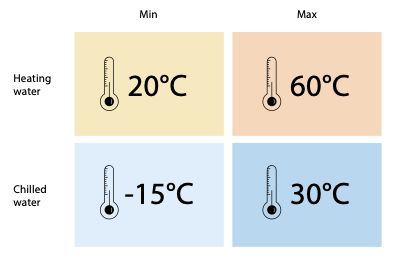

Radni opseg
Prednosti proizvoda
Prilagodljivost i kompaktnost
Zahvaljujući svojoj modularnosti, nova jedinica EW(W)(H)(L)T-Q A nudi visoku mogućnost prilagođavanja. Moduli mogu biti dodati prema potrebi, u skladu sa planom gradnje objekta.
Takođe se mogu kombinovati u nizu, jedan pored drugog ili se slagati jedan na drugi, da bi se smanjila potreba za prostorom, što je izuzetno korisno u slučaju renoviranja. Do 8 modula se mogu kombinovati u dva niza po 4, složena jedan na drugi, sa rezultirajućim opsegom kapaciteta od 100 do 1280 KW.

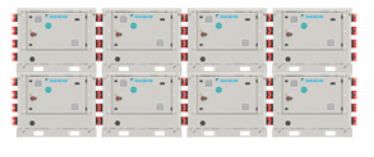

Maksimalni horizontalni niz: 4
Slaganje do 8 modula
Odvojeno napajanje

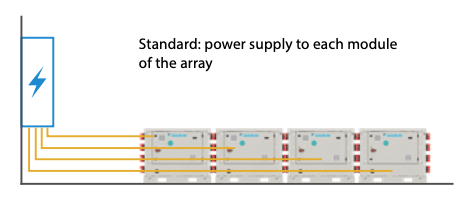

Svaki modul mora standardno (bez dodatnog pribora) biti priključen na odvojen izvor napajanja. Moguće je priključiti ceo niz (do četiri modula) na jedan izvor napajanja.

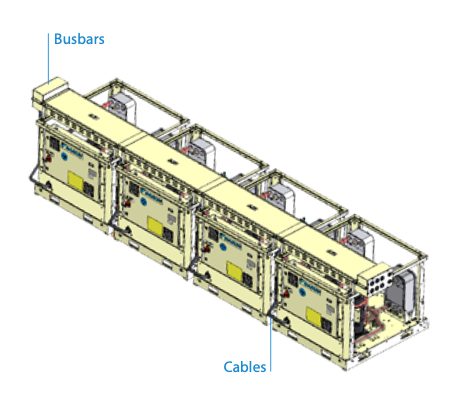

Sabirnice i kablove isporučuje proizvođač sa jednim od sledećih kodova pribora za svaki od njih. Električno povezivanje modula mora biti urađeno na licu mesta.
Kodovi pribora:
EKSPELT2 - komplet za napajanje 2 modula
EKSPELT3 - komplet za napajanje 3 modula
EKSPELT4 - komplet za napajanje 4 modula
Pažnja:
- Komplet za napajanje se isporučuje odvojeno za montiranje na licu mesta. Instalacija izvršena slaganjem modula jedan na drugi nije kompatibilna sa konfiguracijom jedinstvenog napajanja
- Jedinstveno napajanje je omogućeno jedino za unutrašnju instalaciju
- Ako su naručene 4 jedinice za slaganje u nizu, u slučaju jedinstvenog napajanja kit EKSPELT4 može biti upotrebljen samo jednom
Instalacija tipa „priključi i pokreni“
Uprošćena instalacija sa Manifold kompletom, koji je dizajniran za spajanje modula na vodenoj strani, uključuje cevovod između jedinica. Manifold komplet može biti fabrički montiran da bi se smanjilo vreme instalacije na licu mesta. Pored toga, svakom nizu modula može jednostavno da se doda i poseban Modul pumpe. On je opremljen inverterskim pumpama u cilju potpune fleksibilnosti i uključuje ekspanzioni rezervoar zapremine 18 litara. Za dodatno pojednostavljenje instalacije, komplet za napajanje može biti integrisan putem jedinstvenog kabla priključenog na niz do 4 modula (kablovi za povezivanje modula priključeni u fabrici).

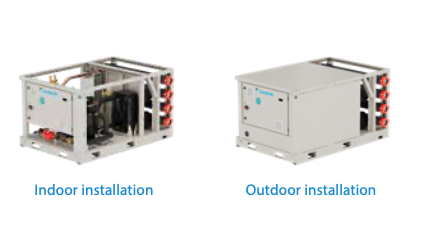

Moduli mogu biti instalirani unutra ili pop potrebi spolja, ukoliko je odbrana konfiguracija sa smanjenjem buke. U stvari, novi EW(W)(H)(L)T-Q A nudi dve različite konfiguracije po pitanju buke, da bi se uskladio sa zahtevima prilikom primena u okruženjima osetljivim na buku: stambenim, hotelskim i bolničkim.
Niži troškovi rada
Zahvaljujući svom modularnom dizajnu, ta nova jedinica može pažljivo da isprati sve profile opterećenja objekta, u skladu sa EN14825 standardom. To je posebno značajno, jer obezbeđuje niske troškove rada HVAC sistema pri uslovima delimičnog opterećenja, koje predstavlja većinu vremena rada. To nije slučaj kod tradicionalnih paketa rashladnih agregata i toplotnih pumpi, koji funkcionišu po sistemu ciklusa „uključi-isključi”, čime se smanjuje efikasnost sistema.
Doprinos „zelenoj” gradnji
Najpopularniji protokoli „zelene” gradnje su BREEAM i LEED. EW(W)(H)(L)T-Q A može da doprinese poverenju u projekat prilikom procene energetske efikasnosti hidronskog sistema, naročito
ako se odabere opcija delimičnog povraćaja toplote. Ograničen R-32 GWP i mala količina punjenja rashladnog fluida po kolu, zahvaljujući modularnom dizajnu, takođe dovodi do mogućeg pozitivnog doprinosa pri proceni njegovog uticaja na životnu sredinu.
Ograničen negativni ekološki uticaj
Jedinice koriste R-32 rashladni fluid koji ima globalni potencijal zagrevanja (GWP) od 675, što predstavlja samo trećinu GWP-a rashladnog fluida R-410A. R-32 je
čist i jedno-komponentni rashladni fluid, što znači da može da se obnavlja. Nedavna studija Univerziteta Grada Tokija* navodi da obnovljeni R-32 ima 90% manji uticaj na životnu sredinu nego novo-proizvedeni R-32, zbog nepostojanja potrebe za njegovim uništavanjem i manjom potrošnjom energije potrebne za njegovo obnavljanje u odnosu na novu proizvodnju. Daikin u svojim rashladnim agregatima i toplotnim pumpama koristi obnovljen R-32 u okviru programa „Loop by Daikin”.
Primene proizvoda

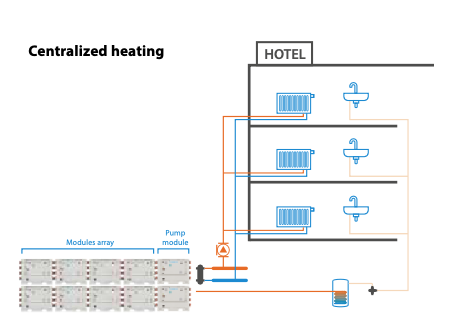

Grejanje
Grejanje prostora i DHW konfiguracije

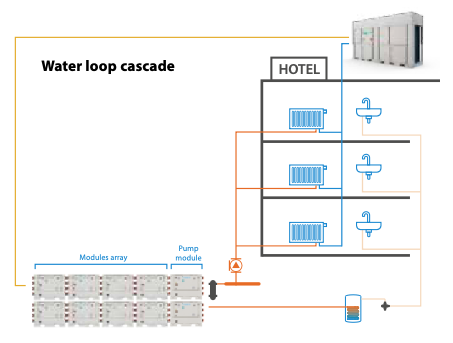

- Centralizovano grejanje, po mogućstvu u kaskadi vodene petlje sa toplotnom pumpom vazduh-voda. Proizvodnjom tople vode za domaćinstvo (DHW) se upravlja putem nezavisnog DHW snabdevanja (jedan ili niz modula namenjenih za DHW, po mogućstvu složenih jedan preko drugog). Jedinicom može da se upravlja po principu „master / slave” do niza od 4 modula po masteru
- Stanovi, kancelarije, manji poslovni prostori, teretane, hoteli
- Renoviranje i novogradnja
- Mogući terminali:
- Radijatori (do 60°C)
- Podno grejanje (30-35°C)
- Ventilator-konvektori (45°C)
Hlađenje

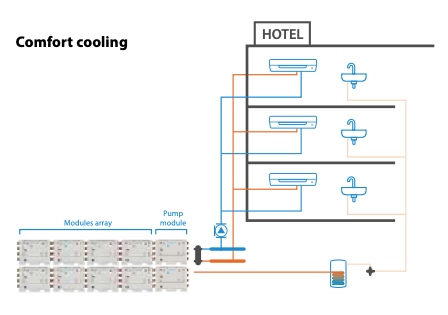

Udobno hlađenje
Centralizovano hlađenje. Proizvodnjom tople vode za domaćinstvo (DHW) se upravlja putem nezavisnog DHW snabdevanja (jedan ili niz modula namenjenih za DHW, po mogućstvu složenih jedan preko drugog). Jedinicom može da se upravlja po principu „master / slave” do niza od 4 modula po masteru
- Stanovi, kancelarije, manji poslovni prostori, teretane, hoteli
- Renoviranje i novogradnja
- Mogući terminali:
- Podno hlađenje (23-18°C)
- Ventilator-konvektori (12-7°C)

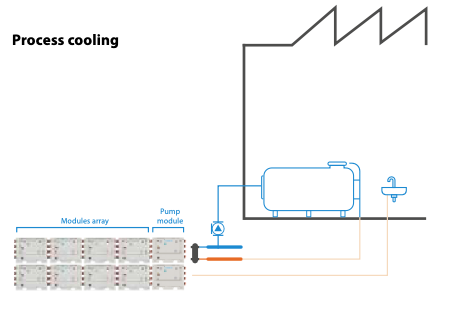

Proces hlađenja
- Posebno ili centralizovano hlađenje shodno zahtevima projekta. Jedinicom može da se upravlja po principu „master / slave” do niza od 4 modula po masteru
- Hlađenje mleka (9-4°C)
- Hladna skladišta (-8 do -12°C, sa glikolom)
- MRI tip hlađenja i mnogi drugi
